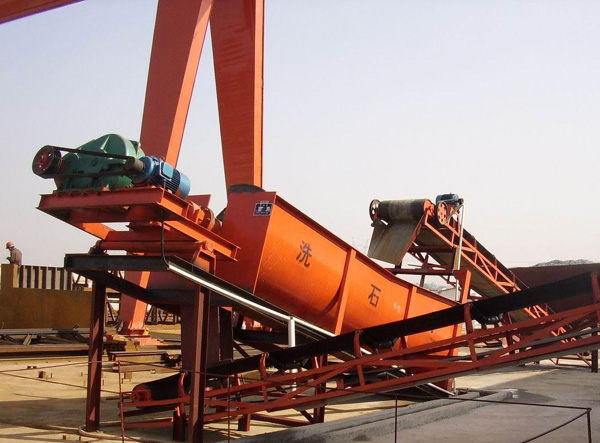

螺旋洗石機
螺旋洗石機
導讀： 螺旋洗石機 廣泛適用于公路，水電，建筑等行業的洗選、分級、除雜，以及細粒度和粗粒度物料的洗選等，對建筑和筑路用砂石尤為相宜，可清洗分離砂石中的土壤和雜物，其新奇的密封結構、可調溢流堰板、可靠的傳動裝置，確保清洗脫水的效果。 螺旋洗石機 結構： 螺旋洗石機由槽體、減速機、電機、中心軸、螺旋葉片、支架組成。支架焊接在中心軸上，螺旋葉片裝好后用螺栓壓緊，使葉片不下垂不變形。 1. 螺旋洗石機運到后，使用單位應立即檢查各零部件是否齊全，有無損壞。確定機器完整無損后，方可進行安裝。
螺旋洗石機廣泛適用于公路，水電，建筑等行業的洗選、分級、除雜，以及細粒度和粗粒度物料的洗選等，對建筑和筑路用砂石尤為相宜，可清洗分離砂石中的土壤和雜物，其新奇的密封結構、可調溢流堰板、可靠的傳動裝置，確保清洗脫水的效果。
螺旋洗石機結構：
螺旋洗石機由槽體、減速機、電機、中心軸、螺旋葉片、支架組成。支架焊接在中心軸上，螺旋葉片裝好后用螺栓壓緊，使葉片不下垂不變形。
1. 螺旋洗石機運到后，使用單位應立即檢查各零部件是否齊全，有無損壞。確定機器完整無損后，方可進行安裝。
2. 使用單位應按照現場具體情況，設計洗石機基礎施工圖，將洗石機穩固的安裝在結實的混凝土基礎上。
3. 安裝時必須將機器按安裝圖的要求保證傾斜角度安裝。
4. 電動機安裝在導軌上，以便調整皮帶的松緊度，皮帶輪與電機皮帶輪在安裝時應保證平行。
5. 按上述要求調整好后，將轉子盤轉動幾轉，以檢查有無卡住、碰撞現象。
螺旋洗石機工作原理：
機器轉子采用中心結構，螺旋葉片安裝在中心軸上，由減速器連接到中心軸上進行工作。借助固體顆粒的比重不同，因而在液體中沉降的速度不同的原理，進行機械分級的一種設備。
螺旋洗石機技術參數：
|
規格型號
|
XS0540
|
XS0745
|
XS1050
|
XS1254
|
XS1272
|
XS1554
|
XS1572
|
XS2054
|
XS2072
|
|
|
螺旋直徑
（mm）
|
500
|
750
|
1000
|
1200
|
1200
|
1500
|
1500
|
2000
|
2000
|
|
|
長度
（mm）
|
4000
|
4500
|
5000
|
5400
|
7200
|
5400
|
7200
|
5400
|
7200
|
|
|
螺旋轉速
（r/min）
|
18
|
18
|
18
|
16
|
16
|
16
|
16
|
16
|
16
|
|
|
產量
（t/h）
|
3-10
|
5-20
|
10-30
|
30-50
|
30-50
|
50-80
|
50-80
|
60-100
|
60-100
|
|
|
配套電動機
（kw）
|
5.5
|
7.5
|
11
|
15
|
22
|
22
|
30
|
30
|
37
|
|
|
外型尺寸
|
長
|
6.2
|
6.2
|
7.3
|
7.3
|
9.1
|
7.3
|
9.1
|
7.3
|
9.1
|
|
寬
|
0.67
|
0.8
|
1.25
|
1.44
|
1.44
|
1.82
|
1.82
|
2.25
|
2.25
|
|
|
高
|
1.3
|
1.5
|
2.2
|
2.4
|
2.4
|
2.8
|
2.8
|
3.5
|
3.5
|
|
